● 직매스팀배관(SIS SYSTEM)의 개요

- 열배관 지하매설 배관중 하나인 SIS SYSTEM은 기존 콘크리트 구조물 없이도 직접 매설이 가능하도록 고안된 방식으로 내관의 열팽창이 외관내에서 자체적으로 처리가 되기 때문에 우수한 단열효과, 빠른 시공기간, 뛰어난 안정성을 실현한 첨단 열배관이다. 넓은 범위의 온도에서 보다 안전하게 사용 할 수 있으며, 특히 고온 증기배관에 적합하다.

- 열배관의 지중직매배관 시스템 중 하나인 SIS시스템은 기존 콘크리트 구조물 없어도 직접매설이 가능하도록 고안된 방식(Direct buried Type)으로 내관의 열팽창이 외관내에서 즉, 자체적으로 처리가 되기 때문에 저렴한 자재비, 빠른 시공기간 뛰어난 안정성을 실현한 첨단 열배관 시스템이다.

- SIS는 직매열배관 중 PIP(Pre-Insulated pipe)시스템과 유사하나 구조 및 용도 등에서 확연히 구별되는데, 이중보온관은 130℃이하에서만 사용가능하지만 SIS는 넓은 범위의 온도(-60℃~600℃)에서 보다 안전하게 사용할 수 있다.

- 내관과 외관 사이의 보온재 및 Air Gap이 내관의 움직임(Expansion joint방향으로)은 허용하면서 완전히 밀폐된 구조이므로 진공처리가 가능하며 진공처리시 보온재의 수분 제거로 열전달이 현저히 줄어든다. 또한 외부로부터 수분침투가 불가하여 보온재 및 배관재가 안전하며 수중이나 지하침출수가 많은곳에서 사용가능하다.

- 콘크리트 블록이 없어도 Anchor설치가 가능하다.

- 전기방식(Cathodic corrosion protection)장치를 설치하여 핀홀등에 의한 국부부식을 예방할 수 있다.

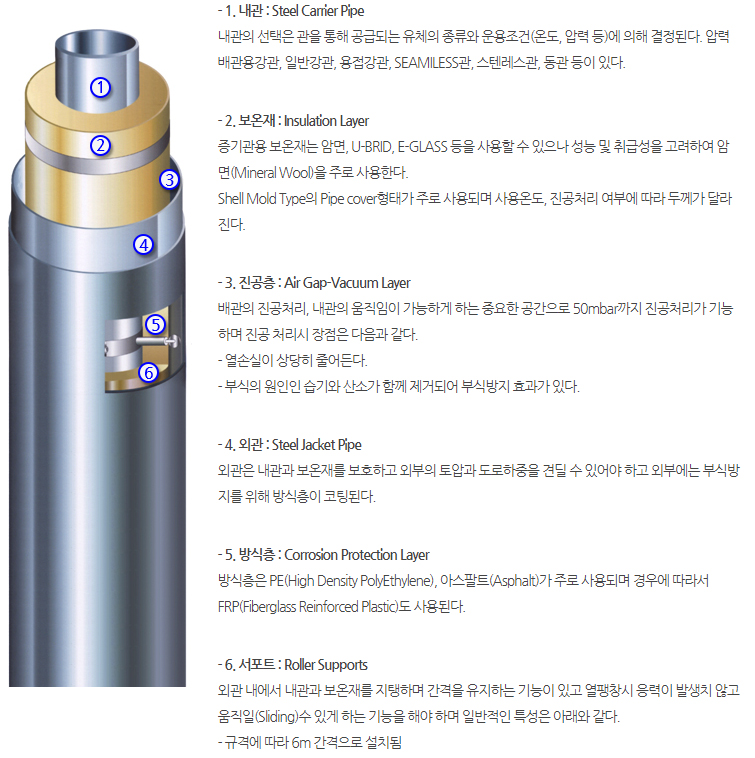

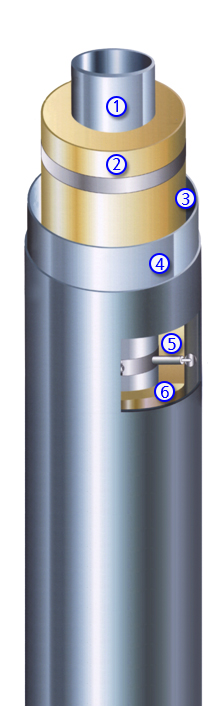

● 직매스팀배관(SIS SYSTEM) 구조
